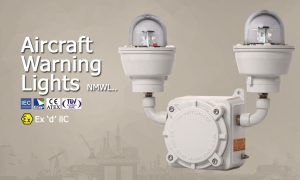

چراغ هشدار هواپیما ضد انفجار؛ روشنایی ضد انفجار برای سازه‌های مرتفع و مناطق خطرناک

چراغ هشدار هواپیما یا چراغ هشدار موانع هوایی یکی از تجهیزات مهم برای مشخص کردن سازه‌های مرتفع در برابر هواپیماها و افزایش ایمنی پرواز است. این چراغ‌ها در سازه‌هایی مانند دکل‌های مخابراتی، دودکش‌های صنعتی، برج‌ها، ساختمان‌های مرتفع، سازه‌های پالایشگاهی و برخی تجهیزات و تأسیسات صنعتی مورد استفاده قرار می‌گیرند.

در محیط‌هایی که علاوه بر نیاز به علامت‌گذاری هوایی، احتمال حضور گازها یا بخارات قابل اشتعال وجود دارد، استفاده از تجهیزات روشنایی معمولی می‌تواند مناسب نباشد. در چنین شرایطی، استفاده از چراغ هشدار هواپیما ضد انفجار با حفاظت Ex d IIC می‌تواند برای پروژه‌هایی که تجهیز دارای گواهینامه و مشخصات فنی متناسب با طبقه‌بندی محل است، مورد توجه قرار گیرد.

در این مقاله با مفهوم چراغ هشدار هواپیما، کاربرد روشنایی ضد انفجار، ویژگی‌های تجهیزات مقاوم در برابر انفجار و مفهوم Ex d IIC آشنا می‌شویم.

چراغ هشدار هواپیما چیست؟

چراغ هشدار هواپیما یا Aircraft Warning Light چراغی است که برای قابل مشاهده کردن موانع و سازه‌هایی که ممکن است برای پرواز هواپیما خطر ایجاد کنند، مورد استفاده قرار می‌گیرد.

بر اساس الزامات و توصیه‌های هوانوردی، نوع، محل نصب، رنگ، شدت نور و نحوه چیدمان چراغ‌های هشدار به مشخصات سازه و الزامات مرجع هوانوردی مربوطه بستگی دارد. ICAO در Annex 14 الزامات مربوط به علامت‌گذاری و روشنایی موانع را مطرح می‌کند و در برخی شرایط، چراغ‌های مانع یا Obstruction Lights برای مشخص کردن سازه‌ها به کار می‌روند.

بنابراین انتخاب چراغ هشدار هواپیما نباید فقط بر اساس توان یا ظاهر چراغ انجام شود؛ بلکه ارتفاع سازه، محل پروژه، شرایط محیطی و الزامات مرجع هوانوردی نیز باید در انتخاب تجهیزات در نظر گرفته شوند.

چراغ هشدار هواپیما ضد انفجار چیست؟

چراغ هشدار هواپیما ضد انفجار نوعی چراغ هشدار است که علاوه بر انجام وظیفه روشنایی و مشخص کردن سازه، برای استفاده در محیط‌هایی طراحی می‌شود که خطر تشکیل اتمسفر انفجاری وجود دارد و تجهیزات الکتریکی باید دارای نوع حفاظت مناسب باشند.

در چنین پروژه‌هایی ممکن است سازه در محدوده یک پالایشگاه، پتروشیمی، کارخانه فرآیندی، مخزن یا تأسیسات نفت و گاز قرار داشته باشد. در این شرایط، مشخصات الکتریکی و مکانیکی چراغ باید با طبقه‌بندی ناحیه خطرناک پروژه مطابقت داشته باشد.

در نتیجه، روشنایی ضد انفجار فقط به معنی مقاوم بودن چراغ در برابر ضربه یا حرارت نیست؛ بلکه نوع حفاظت ضدانفجار باید بر اساس استاندارد و طبقه‌بندی محیط مشخص شود.

Ex d IIC در چراغ هشدار هواپیما به چه معناست؟

عبارت Ex d IIC از بخش‌های مختلفی تشکیل شده است.

Ex

نشان‌دهنده تجهیزی است که برای استفاده در محیط‌های دارای خطر انفجار و مطابق سیستم مشخصی از حفاظت در برابر انفجار طراحی و ارزیابی شده است.

d

حرف d به نوع حفاظت Flameproof Enclosure یا محفظه ضدشعله/ضدانفجار اشاره دارد.

استاندارد IEC 60079-1 الزامات مربوط به تجهیزات الکتریکی دارای حفاظت محفظه ضدشعله نوع «d» را برای استفاده در اتمسفرهای گازی قابل انفجار مشخص می‌کند. این استاندارد مکمل الزامات عمومی IEC 60079-0 است.

در ساختار Ex d، طراحی محفظه به گونه‌ای است که در صورت وقوع اشتعال داخلی در شرایط تعریف‌شده استاندارد، محفظه بتواند الزامات مربوط به مهار شعله و جلوگیری از انتقال آن به اتمسفر خارجی را برآورده کند.

IIC

IIC یکی از گروه‌های گازی تجهیزات Ex است و برای گروه‌بندی گازهای قابل انفجار به کار می‌رود.

بنابراین عبارت Ex d IIC را نمی‌توان صرفاً به «مقاوم در برابر انفجار» ترجمه کرد؛ این عبارت مشخص‌کننده یک روش حفاظت و گروه گازی در سیستم طبقه‌بندی تجهیزات برای اتمسفرهای انفجاری است.

نکته مهم: برای تأیید مناسب بودن یک چراغ برای یک منطقه خطرناک مشخص، فقط عبارت Ex d IIC کافی نیست و باید کل مشخصات گواهینامه، کلاس دمایی، EPL، Zone و سایر پارامترهای درج‌شده در پلاک و گواهینامه محصول بررسی شود.

تفاوت چراغ معمولی با چراغ هشدار هواپیما ضد انفجار

چراغ هشدار معمولی ممکن است برای محیط‌های عادی طراحی شده باشد و الزامات تجهیزات ضدانفجار را نداشته باشد.

اما در محیط‌های دارای خطر انفجار، انتخاب تجهیز باید با طبقه‌بندی منطقه و الزامات پروژه مطابقت داشته باشد.

مهم‌ترین تفاوت‌ها عبارت‌اند از:

طراحی محفظه متناسب با نوع حفاظت Ex
رعایت الزامات استانداردهای تجهیزات برای اتمسفرهای انفجاری
استفاده از اجزای مناسب برای محیط‌های صنعتی
امکان استفاده در محدوده‌های خطرناک، در صورت انطباق کامل محصول با طبقه‌بندی محل
طراحی متناسب با شرایط محیطی و صنعتی
وجود اطلاعات فنی و گواهینامه قابل بررسی

به همین دلیل، استفاده از یک چراغ معمولی در محیط خطرناک و صرفاً اضافه کردن پوشش یا محافظ فلزی، آن را به یک چراغ ضد انفجار تبدیل نمی‌کند.

کاربردهای چراغ هشدار هواپیما ضد انفجار

چراغ هشدار هواپیما مقاوم در برابر انفجار بسته به طراحی، گواهینامه و مشخصات فنی می‌تواند در پروژه‌هایی مورد استفاده قرار گیرد که هم نیاز به علامت‌گذاری سازه از نظر هوانوردی و هم نیاز به تجهیزات مناسب برای محیط‌های خطرناک دارند.

برخی کاربردهای احتمالی عبارت‌اند از:

پالایشگاه‌های نفت و گاز
مجتمع‌های پتروشیمی
واحدهای فرآیندی
دودکش‌ها و سازه‌های مرتفع صنعتی
برج‌ها و دکل‌های صنعتی
مخازن و تأسیسات ذخیره‌سازی
سکوها و سازه‌های نفت و گاز
تأسیسات دارای مناطق طبقه‌بندی‌شده
سازه‌های مرتفع واقع در محدوده برخی تأسیسات صنعتی

نوع چراغ و مشخصات آن باید بر اساس الزامات پروژه، محل نصب و مقررات هوانوردی مربوطه انتخاب شود.

اهمیت روشنایی ضد انفجار در صنایع نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی احتمال حضور گازها، بخارات یا مواد قابل اشتعال وجود دارد. به همین دلیل، بسیاری از تجهیزات الکتریکی مورد استفاده در مناطق طبقه‌بندی‌شده باید دارای نوع حفاظت متناسب با شرایط محل باشند.

در چنین محیط‌هایی، روشنایی ضد انفجار یکی از بخش‌های مهم تجهیزات الکتریکی محسوب می‌شود.

هدف از طراحی تجهیزات ضد انفجار این نیست که تجهیز «هر نوع انفجاری» را تحمل کند؛ بلکه تجهیز باید دقیقاً مطابق نوع حفاظت، گروه تجهیز، شرایط نصب و محدوده کاربرد تعریف‌شده در استاندارد و گواهینامه مورد استفاده قرار گیرد.

استاندارد IEC 60079-1 در تجهیزات Ex d

استاندارد IEC 60079-1 با عنوان:

Explosive atmospheres – Part 1: Equipment protection by flameproof enclosures “d”

به الزامات تجهیزات دارای حفاظت محفظه ضدشعله نوع «d» می‌پردازد. این استاندارد توسط IEC برای تجهیزات مورد استفاده در اتمسفرهای گازی قابل انفجار منتشر شده و الزامات آن در کنار الزامات عمومی IEC 60079-0 مورد استفاده قرار می‌گیرد.

بنابراین اگر چراغ هشدار هواپیما دارای حفاظت Ex d IIC باشد، بررسی گواهینامه و مشخصات کامل آن برای اطمینان از انطباق محصول با پروژه ضروری است.

چراغ هشدار هواپیما و الزامات هوانوردی

موضوع ضد انفجار بودن چراغ با الزامات مربوط به چراغ هشدار موانع هوایی یکسان نیست.

استانداردهای تجهیزات ضد انفجار، مانند IEC 60079-1، به ایمنی تجهیزات در محیط‌های دارای اتمسفر انفجاری می‌پردازند؛ در مقابل، الزامات هوانوردی درباره مشخص کردن موانع برای هواپیماها، موضوعاتی مانند محل نصب، رنگ، شدت نور، نوع چراغ و نحوه علامت‌گذاری را در چارچوب مقررات مربوطه پوشش می‌دهند. ICAO Annex 14 یکی از مراجع مهم در زمینه الزامات مربوط به فرودگاه‌ها و موانع هوایی است.

به همین دلیل در یک پروژه صنعتی، باید دو موضوع به صورت جداگانه بررسی شوند:

انطباق چراغ با الزامات محیط خطرناک و گواهینامه ضد انفجار.
انطباق سیستم روشنایی مانع با الزامات مرجع هوانوردی و مقررات محلی پروژه.

هنگام انتخاب چراغ هشدار هواپیما ضد انفجار به چه مواردی توجه کنیم؟

برای انتخاب یک چراغ هشدار مناسب، بررسی موارد زیر اهمیت دارد:

1. نوع حفاظت ضد انفجار

مانند:

Ex d IIC

اما این عبارت باید با گواهینامه واقعی محصول مطابقت داشته باشد.

2. کلاس دمایی

کلاس دمایی یکی از پارامترهای مهم در انتخاب تجهیزات Ex است و باید با شرایط گاز یا بخار موجود در محیط و طبقه‌بندی پروژه مطابقت داشته باشد.

3. Zone و EPL

منطقه خطرناک، سطح حفاظت تجهیز و سایر پارامترهای طبقه‌بندی باید با محل نصب مطابقت داشته باشند.

4. ولتاژ و توان

چراغ باید با سیستم برق پروژه سازگار باشد.

5. شرایط محیطی

مواردی مانند:

دمای محیط
رطوبت
گردوغبار
بارندگی
خوردگی
تابش مستقیم خورشید
لرزش

باید هنگام انتخاب بررسی شوند.

6. الزامات هوانوردی

شدت نور، رنگ، الگوی روشنایی و نحوه نصب باید مطابق الزامات مرجع هوانوردی و مشخصات پروژه تعیین شود.

مزایای استفاده از چراغ هشدار هواپیما LED

در صورت استفاده از فناوری LED، چراغ‌های هشدار می‌توانند از مزایایی مانند مصرف انرژی مناسب، عمر کاری طولانی و کاهش نیاز به تعویض منبع نور برخوردار باشند.

با این حال، در تجهیزات روشنایی ضد انفجار صرفاً استفاده از LED به معنی ضد انفجار بودن محصول نیست. کل ساختار تجهیز، محفظه، اجزای الکتریکی، روش حفاظت و الزامات گواهینامه باید مورد بررسی قرار گیرد.

چراغ هشدار هواپیما مقاوم در برابر انفجار برای پروژه‌های صنعتی

در پروژه‌های نفت، گاز و پتروشیمی، انتخاب تجهیزات روشنایی باید بر اساس اسناد طبقه‌بندی مناطق خطرناک و مشخصات فنی پروژه انجام شود.

اگر یک چراغ هشدار هواپیما برای استفاده در محیط خطرناک در نظر گرفته شده باشد، بررسی اطلاعات زیر اهمیت دارد:

نوع حفاظت Ex
گروه گازی
کلاس دمایی
EPL
محدوده دمای محیط
IP Rating
مشخصات الکتریکی
گواهینامه محصول
استانداردهای قابل استناد
الزامات نصب
الزامات هوانوردی محل پروژه

بنابراین عبارت چراغ هشدار هواپیما مقاوم در برابر انفجار باید در کنار مشخصات فنی و گواهینامه معتبر محصول بررسی شود و صرفاً یک عبارت تبلیغاتی تلقی نشود.

جمع‌بندی

چراغ هشدار هواپیما یکی از تجهیزات مهم برای مشخص کردن سازه‌های مرتفع و کاهش خطر برخورد هواپیما با موانع است. در محیط‌های صنعتی که احتمال تشکیل اتمسفر انفجاری وجود دارد، استفاده از تجهیزات دارای حفاظت مناسب می‌تواند اهمیت ویژه‌ای داشته باشد.

چراغی با مشخصه Ex d IIC از نوع حفاظت محفظه ضدشعله «d» برای اتمسفرهای گازی قابل انفجار است و الزامات مربوط به این نوع حفاظت در استاندارد IEC 60079-1 تعریف شده است.

در عین حال، Ex d IIC به‌تنهایی به معنای تأیید چراغ برای تمام محیط‌ها یا تمام کاربردهای هوانوردی نیست. انتخاب نهایی باید بر اساس گواهینامه محصول، طبقه‌بندی منطقه خطرناک، کلاس دمایی، مشخصات فنی و الزامات مرجع هوانوردی انجام شود.

برای پروژه‌های نفت، گاز، پتروشیمی و سایر صنایع، استفاده از روشنایی ضد انفجار دارای مشخصات فنی و گواهینامه معتبر می‌تواند بخشی از الزامات طراحی ایمن تجهیزات الکتریکی در مناطق خطرناک باشد.

سوالات متداول

چراغ هشدار هواپیما ضد انفجار چیست؟

چراغی است که برای مشخص کردن سازه‌های مرتفع مورد استفاده قرار می‌گیرد و در صورت طراحی و گواهینامه مناسب، می‌تواند برای محیط‌های دارای خطر اتمسفر انفجاری نیز در نظر گرفته شود.

Ex d IIC چیست؟

Ex d IIC نشان‌دهنده تجهیزی با نوع حفاظت محفظه ضدشعله «d» و گروه گازی IIC است. الزامات نوع حفاظت «d» در IEC 60079-1 تعریف شده است.

آیا هر چراغ هشدار هواپیما، ضد انفجار است؟

خیر. چراغ هشدار هواپیما زمانی می‌تواند برای محیط خطرناک مناسب باشد که طراحی، گواهینامه و مشخصات آن با طبقه‌بندی منطقه و الزامات پروژه مطابقت داشته باشد.

آیا Ex d IIC برای همه مناطق خطرناک مناسب است؟

خیر. برای انتخاب تجهیز باید علاوه بر Ex d IIC، پارامترهایی مانند Zone، EPL، کلاس دمایی، گروه تجهیز و سایر مشخصات گواهینامه بررسی شوند.

تفاوت روشنایی ضد انفجار با چراغ معمولی چیست؟

تجهیز ضد انفجار بر اساس یک روش حفاظت مشخص برای استفاده در شرایط تعریف‌شده اتمسفرهای انفجاری طراحی و ارزیابی می‌شود. صرفاً مقاوم بودن بدنه در برابر ضربه یا حرارت، یک چراغ را ضد انفجار نمی‌کند.

آیا چراغ هشدار هواپیما باید استاندارد هوانوردی هم داشته باشد؟

بسته به کاربرد و محل نصب، چراغ باید با الزامات مرجع هوانوردی مربوطه و مشخصات پروژه مطابقت داشته باشد. الزامات هوانوردی و الزامات ضد انفجار دو موضوع متفاوت هستند و باید هر دو بررسی شوند. ICAO Annex 14 از مراجع مهم در حوزه علامت‌گذاری و روشنایی موانع است.
